Mecmesin过滤器测试台

　　Mecmesin过滤器测试台

　　详述

　　以下测试要求用一个便于使用的系统，来进行一系列的汽车过滤器测试。

　　· 从过滤器出口槽拉出来的拉力。

　　· 压进过滤器进口槽的压力。

　　· 把空气过滤器里的悬浮底座弄坏的推力。

　　操作员可以很快地替换夹具，能够*大程度的节省测试时间。

　　解决方案

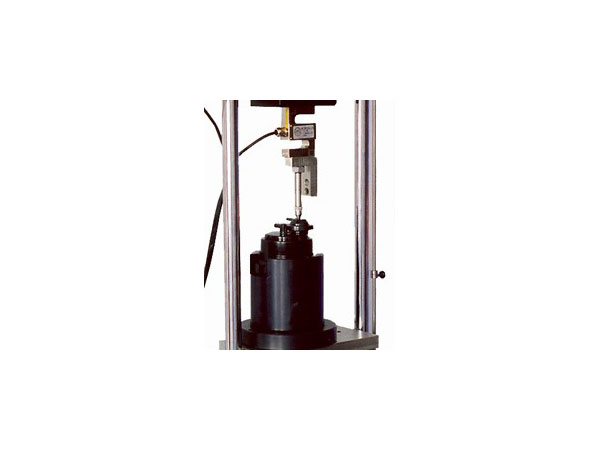

　　两个夹具测试用到，它们适合测试台下移动横杆上过滤器的不同尺寸。我们专门设计了一个连接到S-beam传感器上的L形夹具，来接受拉力或者压力探头。锥点探头在进口槽做穿刺测试，一个水平放着的探头放进出油管的洞里，然后再把它从过滤槽里拉出来。

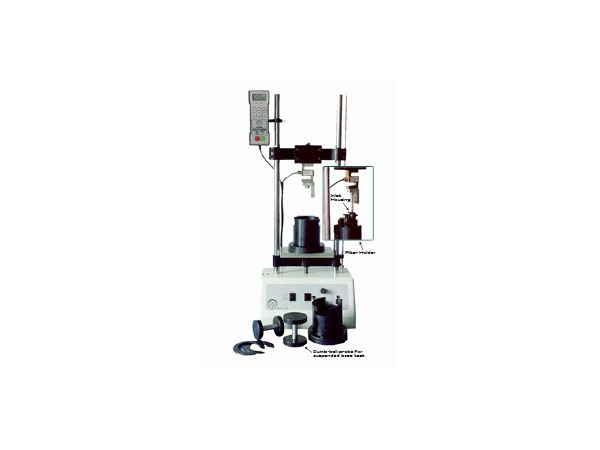

　　AFTI显示仪会捕获这些测试中，*大的压力和拉力。空气过滤器的顶上被打开，然后进入到内部的悬浮底座。哑铃探头放进过滤器里面。探头被用力压直到底座在超过5kN的压力下坏掉为止。在10kN负载力的测试台上，用手动模式进行测力，然后操作员放掉负载，观察过滤器是否被破坏。

　　系统

　　· M10KNE 电动测试台(现已被MultiTest 10-xt代替)

　　· 10kN S-Beam 传感器(现已被ILC-T 10kN 传感器代替)

　　· AFTI 显示仪(不需要MultiTest-xt触摸屏测试仪)

　　· 通用夹具

　　· 旋转安装支架(不需要MultiTest-xt测试仪)
