Mecmesin对焊接柔性电路拉伸测试

　　Mecmesin对焊接柔性电路拉伸测试

　　详述

　　该客户是重型货车，公共汽车和卡车制动系统的生产者和开发商，涉及制造电路板(PCB)、热锡焊电路、带状电缆、薄膜焊接接头和连接头。在生产的质检过程中，客户想要监控其产品在生产和组装过程中的拉拔强度。

　　解决方案

　　Mecmesin为该公司提供了一套特殊订制系统可以反复测试焊接电路中的抗拉强度。该系统包括一套MultiTest 1-x 控制测试系统、100N传感器、楔形夹具、定制样品固定板、样品顶板和紧固装置。

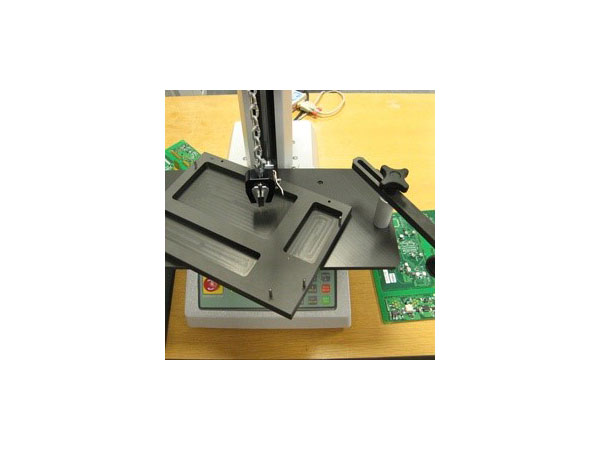

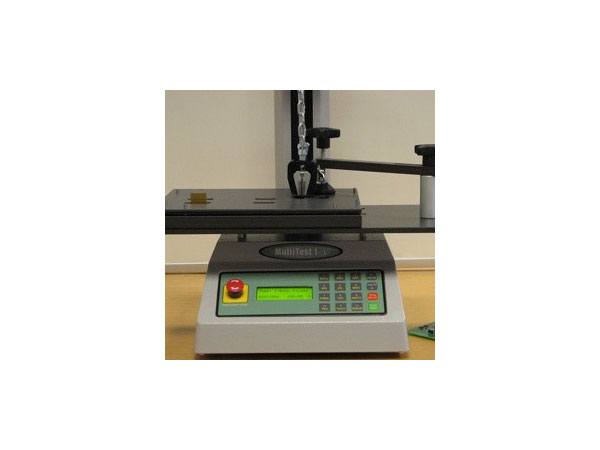

　　将PCB固定在定位板上，以免样品在测试过程移动。将样品上托盘放在PCB板上，PCB板则是被固定在下托盘上的。切断柔性电路，这样才能将它们固定在上托盘上，楔形夹具才能夹紧样品，进而才能进行拉伸测试。测试开始之前，先将夹具夹持臂移动到某个位置，以确保配件安全，之后便可开始拉伸试验，测试结果将会显示在MultiTest1-X液晶屏上。

　　在使用Mecmesin系统前，该公司测试用的是实验室大型检测设备。Mecmesin系统的小型化、快捷、简单专用夹具和自动数据传输功能，使客户可以又快又方便的在生产区域实施在线质量控制检测。

　　系统

　　· MultiTest 1-x (The MultiTest 1-x已被MultiTest 1-xt替代)

　　· 100N XLC 传感器

　　· 楔形夹具

　　· 定制限位板，顶部夹具和紧固装置
